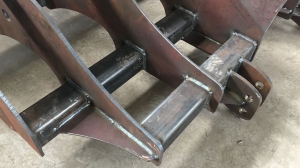

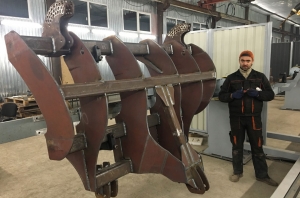

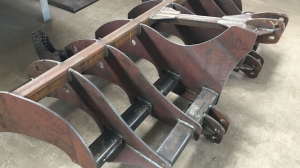

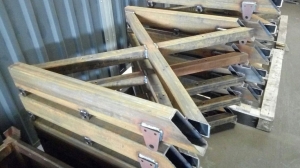

Роботизоване зварювання рам та корпусних виробів

• робот промисловий ArcMate-120iС;
• пристрій керування R-30iB;
• механізм лінійного переміщення робота;
• обертач виробу, 2 шт.;
• комплект зварювального обладнання (Фроніус, Австрія):
  напівавтомат зварювальний,
  зварювальний пальник з рідинним охолодженням,
  пристрій охолодження пальника,
  газоапаратура;
• зварювальне обладнання фірми ( A.Binzel, Німеччина):
  пристрій захисту пальника від поломки;
  пристрій автоматичного очищення та змащення пальника;

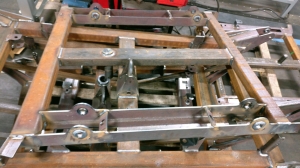

• складально-зварювальні пристрої;
• пульт керування РТК, 2 шт.;
• блок комутацій;
• металоконструкції (платформи, огорожу та ін.);
• елементи безпеки.

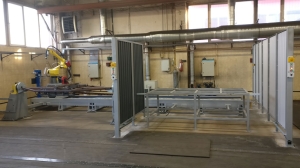

Комплекс має 2 позиції, на яких по черзі виконується зварювання виробів, попередньо зібраних на прихватках на окремому робочому місці. Позиції поділяє захисний екран, який під час зварювання робота на одній позиції дає можливість оператору безпечно виконувати завантаження деталей у оснастку на другій позиції.

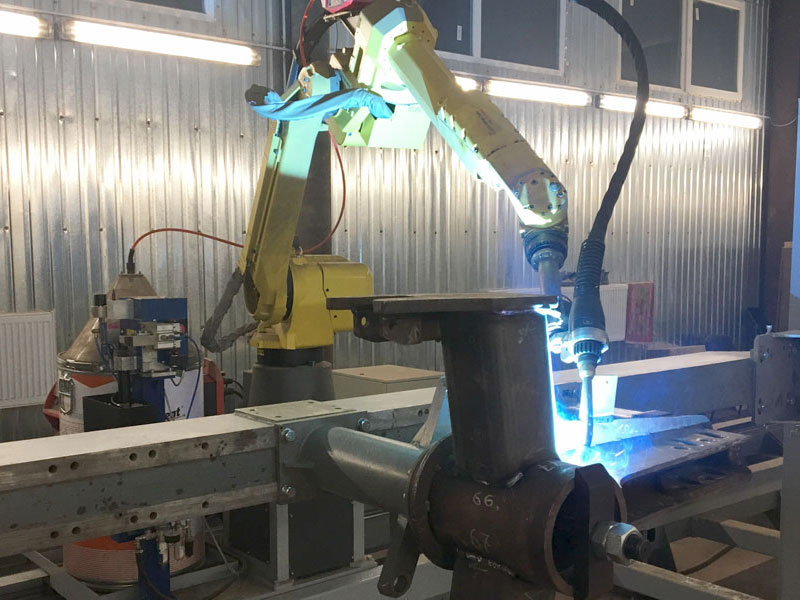

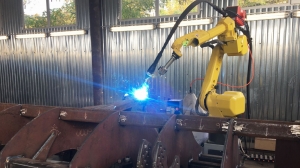

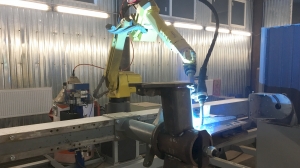

Робот зі зварювальним обладнанням переміщається по лінійній напрямній вздовж виробу, що зварюється, і між позиціями.

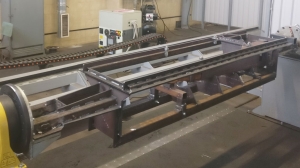

Виріб на кожній позиції під час зварювання кантується в найбільш зручне положення для зварювання за допомогою двоопорного зварювального обертача.

Вузол лінійного переміщення робота, обертання виробів, пристрій очищення пальника, що монтуються на платформі, огорожу з дверима кріпляться до бетонної підлоги.

2018 - впроваджений на підприємстві в м. Балта, Одеська область, Україна.

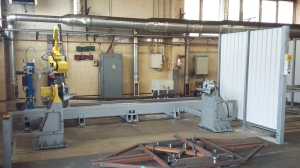

2018 - впроваджений на підприємстві в м. Богуслав, Київська область, Україна.
