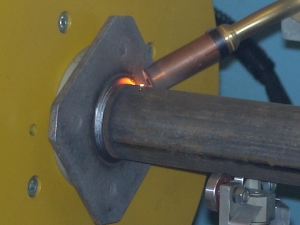

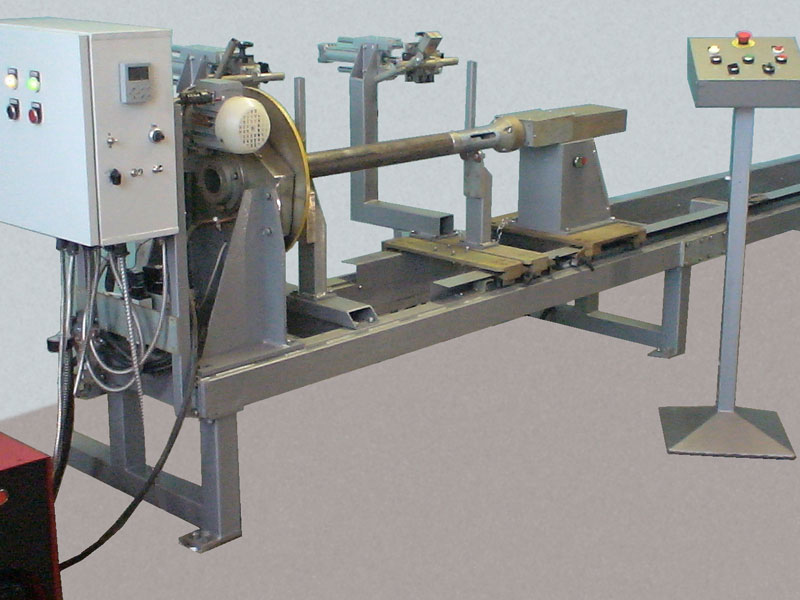

Установка АС305-2Х для МИГ/МАГ-сварки монтажных стоек Установка АС305-2Х для МИГ/МАГ-сварки монтажных стоек Сварной шов выполненный на установке АС305-2Х

Установка АС305-2Х для МІГ/МАГ-зварювання монтажних стійок

Установка АС305-2Х призначена для автоматичного МІГ/МАГ зварювання циліндричних виробів з низьковуглецевих та низьколегованих сталей одночасно або послідовно двома пальниками, зокрема, зварювання монтажних стійок, опор, осей та ін. довжиною до 3м.

Складається з

рама;
Обертач виробу з пристосуванням;
Задня бабка з механізмом фіксації виробу;
Механізми орієнтації виробу;
Механізми підведення-відведення пальників з коректорами їхнього положення;
Блок керування установкою;
Два комплекти зварювального обладнання;
Пульт оператора;
Пневмоапаратура.

Технічні характеристики установки
Напруга на дузі, В 15.5 ... 32.5
Межі регулювання зварювального струму, А 30 ... 370
Швидкысть обертання планшайби, об/хв 0.5 ... 5
Вантажопідйомність обертача, кг 125
Захисний газ CO2
(Ar + CO2)
Діаметр зварювального дроту, мм 1.0, 1.2
Привід механізму підйому пальника та фіксації виробу Пневматич.
Тиск стисненого повітря, МПа, щонайменше 0.4
Габарити приміщення під установку, мм 5000 х 2000 х 2500
Особливості установки
  • Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера;
  • Базова програма забезпечує: одночасне опускання двох пальників на початок шва, запалення дуги на нерухомому виробі, обертання виробу зі зварювальною швидкістю, заварювання кратера, підйом пальників та повернення виробу з маршовою швидкістю у вихідну точку;
  • В процесі роботи установки контролюються:
    - положення пальників;
    - тиск повітря в пневмомережі;
    - спрацьовування пневмоциліндрів виконавчих механізмів;
  • Є можливість:
    - плавного регулювання параметрів режиму зварювання;
    - швидкого переналагодження на зварювання виробів різної довжини за рахунок зміни положення на рамі механізмів орієнтації та фіксації виробу, а також стійок кріплення пальників;
    - послідовного зварювання швів;
  • При необхідності, установка комплектується зварювальними пальниками і пристроями УО4 автономного їх охолодження.
Впровадження

У квітні 2007 р. на підприємстві "Індастрі", м. Харків (Україна).
