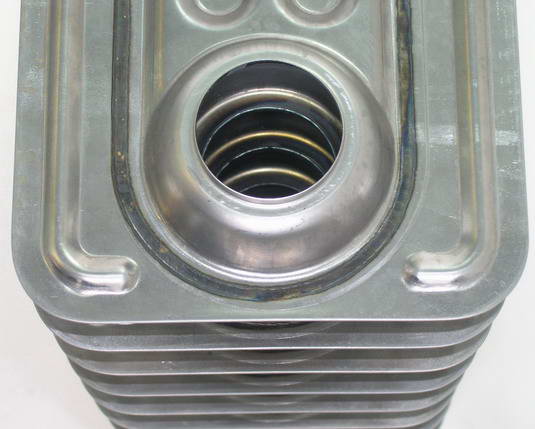

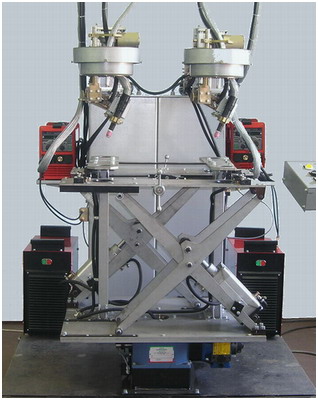

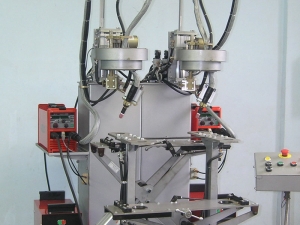

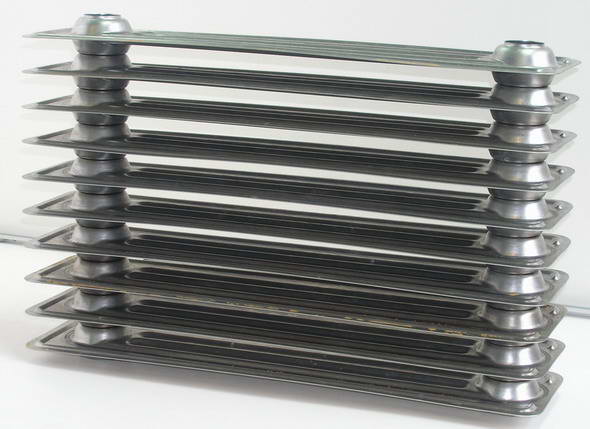

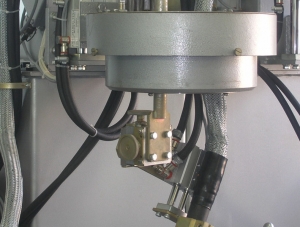

Установка АС316 для ТИГ-сварки одновременно двух кольцевых швов Установка АС316 для ТИГ-сварки одновременно двух кольцевых швов Установка АС316 для ТИГ-сварки одновременно двух кольцевых швов Корпус маслчного радиатора сваренный на установке АС316 Корпус маслчного радиатора сваренный на установке АС316 Механизм вращения горелки в установке АС316 для ТИГ-сварки одновременно двух кольцевых швов

Установка АС316 для ТІГ-зварювання одночасно двох кільцевих швів

Установка АС316 призначена для автоматичного ТІГ- зварювання кільцевих швів осередків радіаторів опалення одночасно двома пальниками.



Складається з

Блок керування;
Пульт оператора;
Джерело зварювальне;
Пальник зварювальний;
Пристрій охолодження пальника;
Коректори положення пальника;
Механізм обертання пальника;
Механізм підйому-опускання пальника;
Поворотний стіл;
Пристосування збирання-зварювання;
Балансир комунікації пальника;
Рама;
Пневмоапаратура.

Технічні характеристики установки
Діаметр кільцевого шва, мм 16 ... 100
Положення зварювання Нижнє
Привід підйому-опускання головки Пневматич.
Фіксація виробу щодо пальника Пневматич.
Межі регулювання зварювального струму, А 8 ... 160
Межі регулювання швидкості зварювання, мм/с 0 ... 10
Захисний газ Ar
Охолодження пальників Рідинне
Тиск стисненого повітря, МПа, щонайменше 0.4
Особливості установки
  • Програмне керування всіма механізмами та пристроями установки, а також діагностика їхнього стану від контролера;
  • Контроль  готовності обладнання, положення пальників та тиск в пневмомережі;
  • Виконання зварювальних операцій в наступній послідовності:
    - опускання пальників на початок швів, запалення дуг при нерухомих пальниках;
    - обертання пальників зі зварювальною швидкістю щодо нерухомого виробу;
    - перекриття зварного шва;
    - заварювання кратера;
    - підйом пальників та повернення їх у вихідне положення з маршовою швидкістю;
  • Точне налаштування параметрів режиму зварювання та довжини перекриття, а також плавне регулювання швидкості обертання зварювальних пальників.
