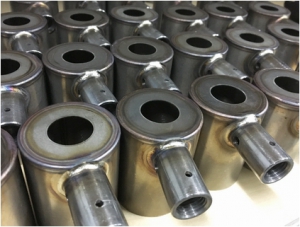

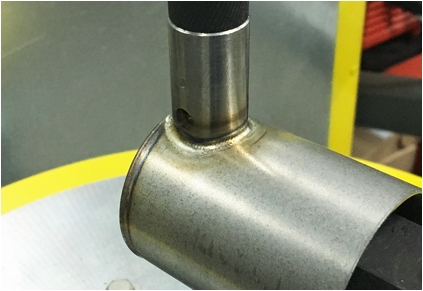

Установка АС399-С4 для ТИГ-сварки кольцевых седловидных швов Установка АС399-С4 для ТИГ-сварки кольцевых седловидных швов Установка АС399-С4 для ТИГ-сварки кольцевых седловидных швов Седловидный шов сваренный на установке АС399-С4 Седловидные и кольцевые швы сваренные на установках АС399-С1 и АС399-С4

Установка АС399-С4 для ТІГ- зварювання кільцевих сідлоподібних швів

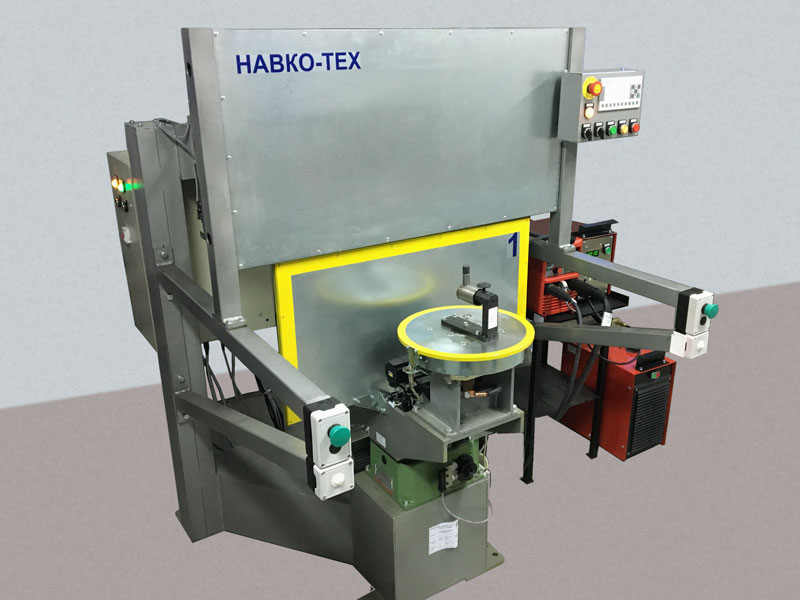

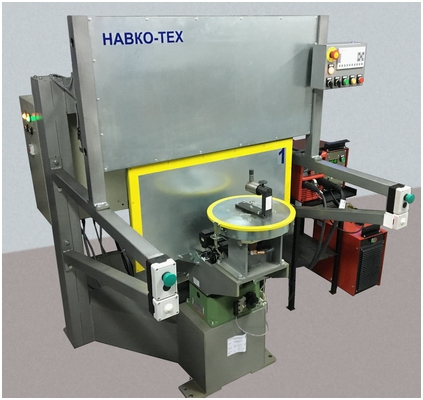

Двопозиційна установка АС399-С4 призначена для автоматичного ТИГ-зварювання сідлоподібного шва з'єднання бонки діаметром 10-50 мм з корпусом діаметром 30 або 100 мм, зокрема деталей автомобільних обігрівачів повітря. Зварювання може виконуватися як без, так і з подаванням присадного дроту.

В установці поєднані операції завантаження-вивантаження деталей на одній позиції з їх одночасним зварюванням на другій позиції. Час зміни позицій – 3 секунди.

Склад установки

Станина;
Поворотний стіл 2-х позиційний;
Обертач виробу із сервоприводом, 2 шт.;
Механізм підведення пальника з сервоприводом та ручним коректором його положення;
Складально-зварювальні пристрої;
Блок керування;
Пульт оператора;
Комплект зварювального обладнання;
Пристрій УП4 подавання присадного дроту.

Установка забезпечує

  • Програмне управління виконавчими механізмами установки (поворотний стіл, двома обертачами, механізмом лінійного переміщення пальника та ін.), а також включенням зварювального обладнання та пристрою подачі дроту;
  • Встановлення параметрів програми зварювання з панелі оператора;
  • Створення бібліотеки програм для різних типорозмірів виробів, що зварюються;
  • Виконання операцій в наступній послідовності:
    - планшайба поворотного столу повертається на 180 град.;
    - виріб на позиції зварювання повертається до точки початку зварювання;
    - пальник підводиться до зварного шва;
    - дуга запалюється при нерухомому виробі;
    - обертання виробу зі зварювальною швидкістю, перекриття шва, заварювання кратера;
    - підйом пальника та повернення виробу у вихідне положення з маршовою швидкістю;
  • Швидке переналагодження для зварювання іншого типорозміру виробів.
Впровадження

Одна установка в 2018р. на підприємстві ТОВ "Електрус", м. Самара (Росія).
