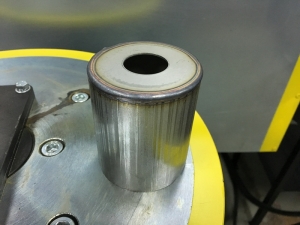

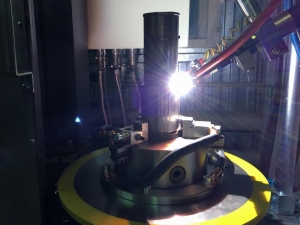

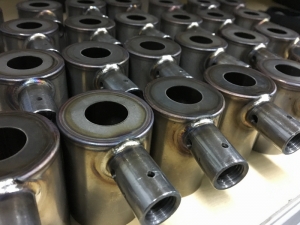

Установка АС399-С1 для ТИГ-сварки кольцевых швов Установка АС399-С1 для ТИГ-сварки кольцевых швов Сварка кольцевого шва на установке АС399-С1 Кольцевой шов сваренный на установке АС399-С1 Изделия с кольцевыми и седловидными швами сваренные на установках АС399 и АС399-С4

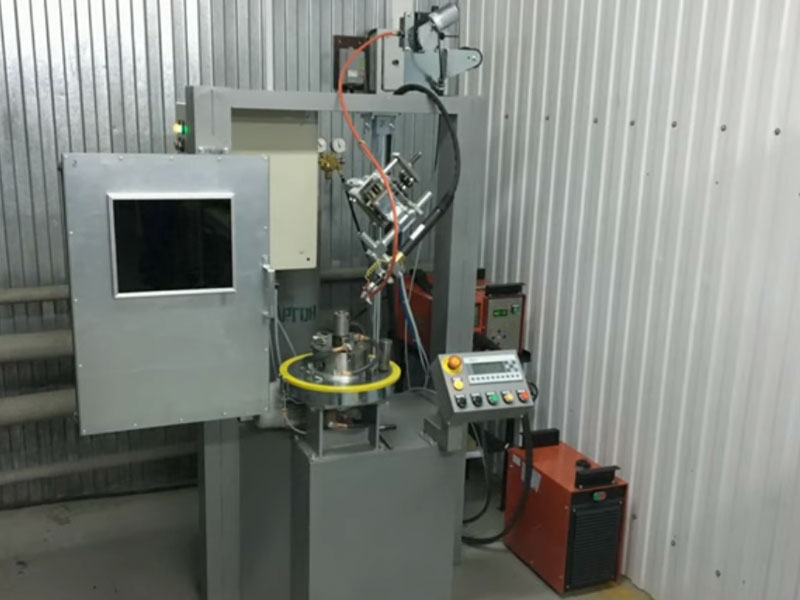

Установка АС399-С1 для ТІГ- зварювання кільцевих швів

Установка АС399-С1 призначена для ТІГ-зварювання кільцевих швів малогабаритних виробів, зокрема деталей автомобільних обігрівачів повітря діаметром від 42 до 81 мм, довжиною 20...141 мм, товщиною 1.0 та 1.5 мм.

Зварювання може виконуватися як без, так і з подачею присадного дроту.

Склад установки

Станина;
Обертач виробу;
Механізм підведення пальника з ручним коректором його положення;
Складально-зварювальне пристосування;
Блок керування;
Пульт оператора;
Комплект зварювального обладнання;
Пристрій УП4 подачі присадного дроту;
Шторка захисна.

Установка забезпечує

  • Програмне керування всіма механізмами та пристроями установки, а також діагностику їхнього стану від контролера;
  • Контроль готовності обладнання, положення пальника, планшайби обертача та тиску в пневмомережі;
  • Встановлення параметрів програми зварювання з панелі оператора;
  • Створення бібліотеки програм для різних типорозмірів виробів, що зварюються;
  • Виконання зварювальних операцій в наступній послідовності:
    - опускання пальника на початок шва;
    - запалювання дуги при нерухомому виробі;
    - обертання виробу зі зварювальною швидкістю, перекриття шва;
    - заварювання кратера;
    - підйом пальника та обертання виробу у вихідне положення з маршовою швидкістю;
  • Плавне регулювання параметрів режиму зварювання;
  • Можливість переналагодження на зварювання іншого типорозміру виробів за рахунок переналаштування пристрою.
Впровадження

17 установок в 2018-2021р. на підприємстві «Электрус», м. Самара (Росія);

8 установок в 2022-2023р. на підприємстві AUTOTERM, м.Баку, Азейбаржан.
