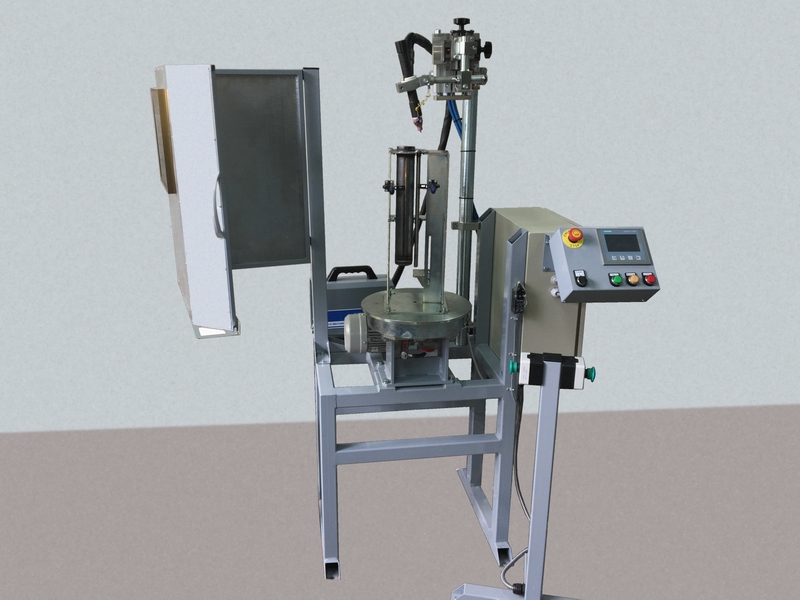

Обертач виробу зі змінними пристроями;
Механізм підіймання пальника з коректором її розташування;
Блок керування установкою;
Комплект зварювального обладнання;

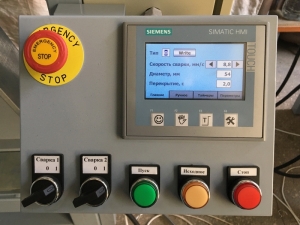

Пульт оператора;
Пневмоапаратура;
Рухомий захисний екран.
Технічні характеристики установки
| Межі регулювання швидкості обертання планшайби, об/хв |
0.4 ... 5 |
| Вантажопідйомність обертача, кг |
25 |
| Механізм підведення пальників пальника та фіксації виробу |
Пневматичний |
| М |
2500 х 2500 х 2500 |
- Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера;
- Базова програма забезпечує:
- опускання пальника на початок шва, запалення дуги на нерухомому виробі;
- обертання виробу зі зварювальною швидкістю;
- заварювання кратера;
- підйом пальника та повернення виробу у вихідну точку;
- В процесі роботи установки контролюються:
- положення пальників;
- тиск повітря в пневмомережі;
- спрацьовування пневмоциліндрів виконавчих механізмів тощо;
- Плавне регулювання параметрів режиму зварювання;
- Можливість переналагодження на зварювання виробів інших довжин та діаметрів за рахунок змінних пристроїв та коригування положення пальника;
- При необхідності, установка комплектується зварювальним пальником з рідинним охолодженням та пристроєм УО4 автономного його охолодження.
В 2021р. виготовлена для підприємства Атлантік, Кутаїсі, Грузія.
Видео установки на нашем Youtube канале
