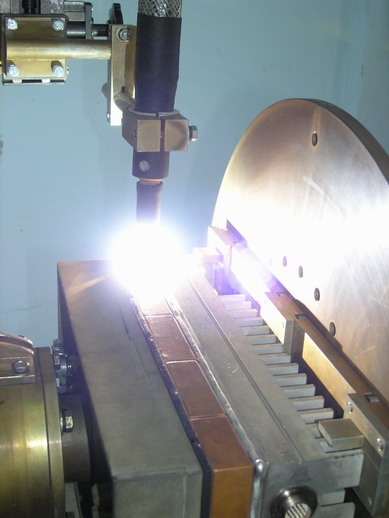

Установка АС311 для ТИГ-сварки прямолинейных швов корпусных изделий Установка АС311 для ТИГ-сварки прямолинейных швов корпусных изделий Сварка алюминиевого корпуса на установке АС311

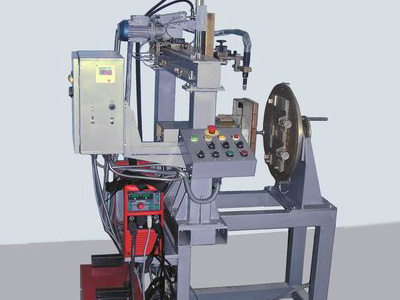

Установка АС311 для ТІГ- зварювання прямолінійних швів корпусних виробів

Установка АС311 призначена для механізованого ТІГ - зварювання поздовжніх швів корпусних виробів з габаритними розмірами до 600 x 600 мм зі сталей або алюмінію та його сплавів.

Складається з

Станина;
Механізм поздовжнього переміщення пальника;
Механізм підіймання пальника з ручним коректором його становища;
Кантувач виробу;
Механізм затискання виробу (пневмопривод);
Пристрої складання-зварювання (змінні);
Комплект зварювального обладнання;
Пристрій охолодження пальника та змінних пристроїв;
Блок керування установкою;
Пульт оператора;
Пневмоапаратура.

Технічні характеристики установки
Межі регулювання зварювального струму, А 10 ... 170
Межі регулювання швидкості зварювання, мм/с 3 ... 30
Граничні відхилення траєкторії переміщення пальника, мм не більше ±0.2
Привід механізмів фіксації кромок виробу та підйому пальника Пневматич.
Захисний газ Ar
Тиск стисненого повітря, МПа, щонайменше 0,4
Охолодження зварювального пальника та пристроїв Рідинне
Габарити установки, мм 1400 х 1400 х 2200
Особливості установки
  • Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера Moeller;
  • Базова програма забезпечує:
    - опускання пальника на початок шва;
    - запалення дуги (від осцилятора);
    - затримку переміщення пальника для формування зварювальної ванни;
    - переміщення пальника зі зварювальною швидкістю;
    - гасіння дуги;
    - підйом пальника та його повернення з маршовою швидкістю у вихідну точку;
  • В процесі роботи установки контролюються:
    - положення пальника;
    - тиск повітря в пневмомережі;
    - спрацьовування пневмопритисків;
  • Плавне регулювання параметрів режиму зварювання;
  • Примусове рідинне охолодження зварювального пальника та притискного блоку виробу;
  • Швидке переналагодження установки під зварювання корпусів різних типорозмірів.
Впровадження

У вересні 2004 р. на НВО "ПЛАНЕТА", м. Великий Новгород, Росія.
