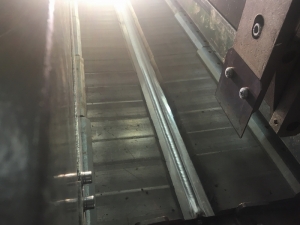

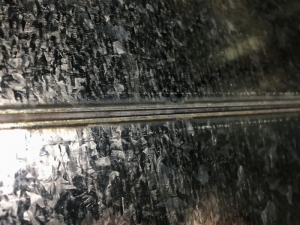

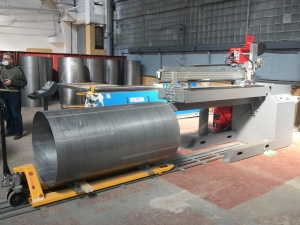

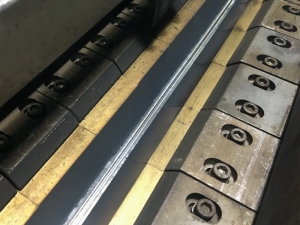

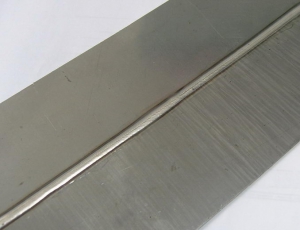

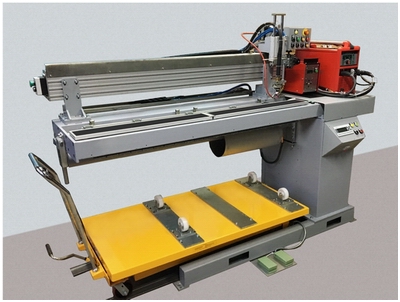

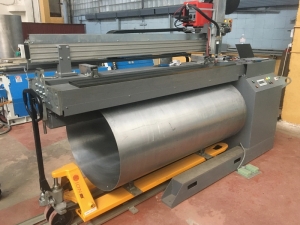

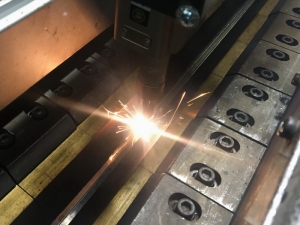

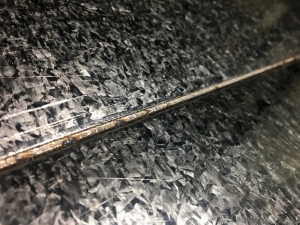

Установка АС333 для ТИГ-сварки продольных швов тонкостенных труб (дымоходов, воздуховодов, вентканалов, обечаек и др.) Установка АС333 для ТИГ-сварки продольных швов тонкостенных труб (дымоходов, воздуховодов, вентканалов, обечаек и др.) Установка для сварки продольных швов обечаек длиной до 1500 мм АС333-1500 Сварной шов выполненный на установке АС333, вид снаружи Сварной шов выполненный на установке АС333, вид изнутри Сварка с присадкой выполненная на установке АС333 Установка АС333-2000 для ТИГ-сварки продольных швов обечаек длиной до 2000 мм Установка АС333-2000 для ТИГ-сварки продольных швов обечаек длиной до 2000 мм Сварка алюминия на установке АС333-2000 Лазерная сварка оцинкованной стали на установке АС333 Лазерная сварка оцинкованной стали на установке АС333 Внешний вид сварного шва обечайки из оцинкованной стали выполнееный лазерной сваркой на устаноке АС333 Обратная сторона сварного шва обечайки из оцинкованной стали выполнееный лазерной сваркой на устаноке АС333

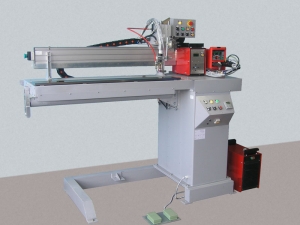

Установка АС333 для ТІГ- зварювання поздовжніх швів тонкостінних труб (димоходів, повітроводів, вентканалів, обичайок та ін.)

Установка АС333 призначена для автоматичного зварювання ТІГ - зварювання поздовжніх швів тонкостінних труб з низьколегованих та нержавіючих сталей довжиною до 1000 мм, діаметром 80-1000 мм з товщиною стінки 0.5...1.5 мм. На установці можливе зварювання листового металу встик.

Також, при відповідній комплектації, установка АС333 виконує ТІГ-зварювання алюмінієвих сплавів та лазерне зварювання чорної, нержавіючої та оцинкованої сталі.

Виконання установок АС333 призначені для зварювання виробів довжиною 500, 1000, 1250, 1500 та 2000 мм, товщиною від 0.3 до 4 мм.

Також існує модифікації установок АС333 з АРНД (автоматичним регулюванням напруги дуги), завантажувальними пристроями виробів та регулюванням висоти консолі.

Понад 150 установок типу АС333 було впроваджено в 2007-2021рр. на підприємствах Росії, України, Республіки Білорусь, Латвії та Естонії.

Складається з

Тумба з елементами керування;
Рама із клавішними пневмопритисками;
Консоль;
Механізм поздовжнього переміщення пальника;
Кабелеукладач;
Механізм підйому пальника з ручним коректором його положення;
Комплект зварювального обладнання;
Пульт оператора;
Автономний пристрій охолодження;
Пневмоапаратура та сполучні кабелі.

Технічні характеристики установки
Межі регулювання зварювального струму, А 8...170 (220)
Межі регулювання швидкості зварювання, мм/с 1 ... 90
Захисний газ Ar
Граничні відхилення траєкторії переміщення пальника, мм не більше ±0.2
Привід механізмів фіксації виробу та підйому пальника Пневматич.
Тиск стисненого повітря, МПа, щонайменше 0.4
Охолодження зварювального пальника та підкладки Рідинне
Габаритні розміри приміщення, яке займає обладнання установки, мм, не менше 3000 х 2000 х 2500
Особливості установки
  • Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера.
  • Базова програма забезпечує:
    - переміщення та опускання пальника на початок шва;
    - запалення дуги при нерухомому пальнику;
    - переміщення пальника зі зварювальною швидкістю;
    - заварювання кратера;
    - підйом пальника та його повернення у вихідне положення з маршовою швидкістю.
  • В процесі роботи установки контролюються:
    - положення пальника;
    - тиск повітря в пневмомережі;
    - спрацьовування пневмопритисків.
  • На новому пульті оператора є можливість:
    - запуску програми зварювання;
    - зупинення програми;
    - тимчасової зупинки програми (Пауза);
    - увімкнення програми без зварювання;
    - автоматичне повернення всіх виконавчих механізмів у вихідне становище;
    - переміщення пальника у ручному режимі.
  • Швидке переналагодження установки під зварювання труб різної довжини.
  • Є виконання установки:
    - АС333-500 з укороченою консоллю для зварювання обичайок довжиною до 500 мм меншого діаметра;
    - АС333-1250 та АС333-1500 з подовженою консоллю для зварювання обичайок довжиною до 1250 та 1500 мм більшого діаметру;
    - за окремим замовленням виготовляються установки для зварювання обичайок довжиною 1000 мм діаметром від 60 мм;
    - окреме виконання установки дозволяє виконувати зварювання металу завтовшки від 0.3 мм.
  • Можлива комплектація установки пристроєм УП4 подачі присадного дроту та програматором довжини зварного шва.
  • Ця установка є аналогом установки АС308 для дугового МІГ/МАГ - зварювання обичайок з низьковуглецевих сталей.
Впровадження

Понад 150 установок  в 2007-2023рр. на підприємствах Росії, України, Республіки Білорусь, Латвії та Естонії.
