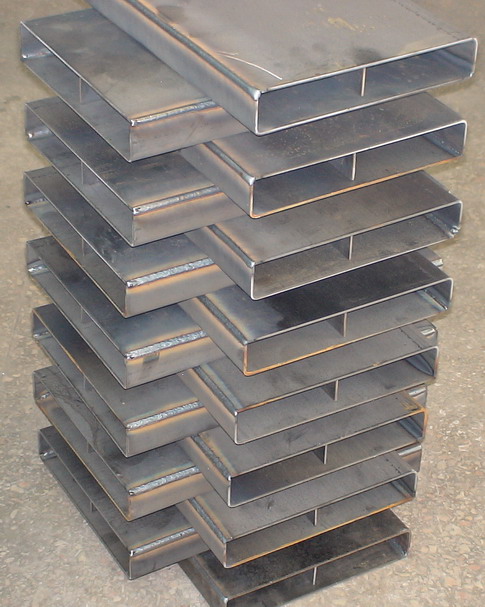

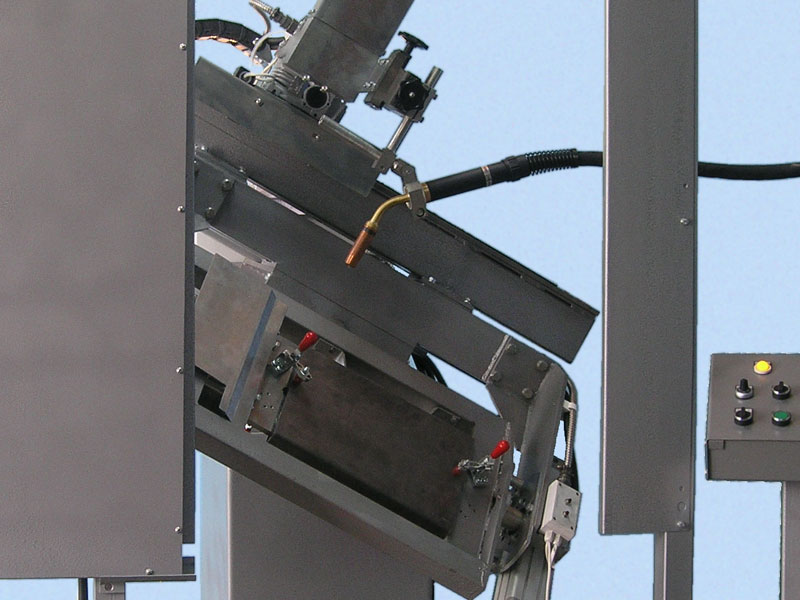

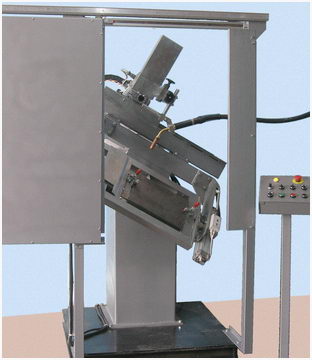

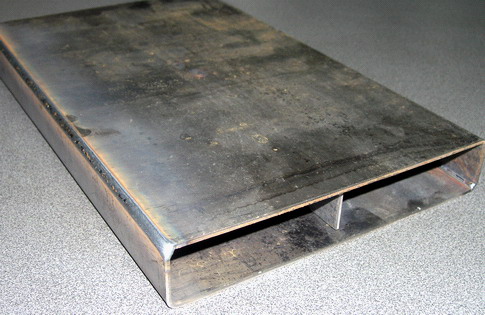

Установка АС336 для МИГ/МАГ-сварки продольных швов Установка АС336 для МИГ/МАГ-сварки продольных швов Установка АС336 для МИГ/МАГ-сварки продольных швов Внешний вид дымогарной трубы сваренной на установке АС336 Дымогарные трубы сваренные на установке АС336

Установка АС336 для МІГ/МАГ- зварювання поздовжніх швів

Установка АС336 призначена для автоматичного МІГ/МАГ- зварювання поздовжніх швів димогарних труб з низьковуглецевих та низьколегованих сталей довжиною до 500 мм, з товщиною стінки 1.2 - 3.0 мм.



Складається з

Платформа;
Колона із механізмом нахилу;
Механізм поздовжнього переміщення пальника;
Механізм підйому пальника з ручним коректором його положення;
Механізм повороту пристосування;
Пристосування складання-зварювання з швидкодіючими притисками;
Захисний екран;
Блок керування установкою;
Комплект зварювального обладнання;
Пульт оператора;
Пневмоапаратура.

Технічні характеристики установки
Напруга на дузі, В 15.5 ... 32.5
Межі регулювання зварювального струму, А 30 ... 370
Межі регулювання швидкості зварювання, мм/с 3 ... 30
Захисний газ CO2
(Ar + CO2)
Діаметр зварювального дроту, мм 1.0, 1.2
Граничні відхилення траєкторії переміщення пальника, мм не більше ±0.2
Привід механізмів повороту пристосування, підйому пальника та переміщення захисного екрану Пневматич.
Тиск стисненого повітря, МПа, щонайменше 0.4
Охолодження пальника Рідинне
Габарити приміщення під установку, мм 3000 х 2500 х 2500
Особливості установки
  • Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера;
  • Базова програма забезпечує: закривання захисного екрану, опускання пальника на початок шва, запалення дуги при нерухомому пальнику, переміщення пальника зі зварювальною швидкістю, заварку кратера, підйом пальника та його повернення на маршової швидкості у вихідну точку, поворот пристосування, повторний цикл зварювання другого шва відкривання екрана;
  • В процесі роботи установки контролюються: положення пальника, пристрої, положення екрану, тиск повітря в пневмомереж;
  • Зварювання виробу виконується "на спуск" за рахунок встановлення механізму прямолінійного переміщення та пов'язаного з ним складально-зварювального пристосування під нахилом;
  • Плавне регулювання параметрів режиму зварювання.
Впровадження

В жовтні 2007 р. 1 установка на заводі  МАЯК, м. Зміїв, Харківська обл., Україна.
В січні 2011 р. 1 установка на підприємстві  "Машзавод", м.  Новогродівка, Донецька обл., Україна.
