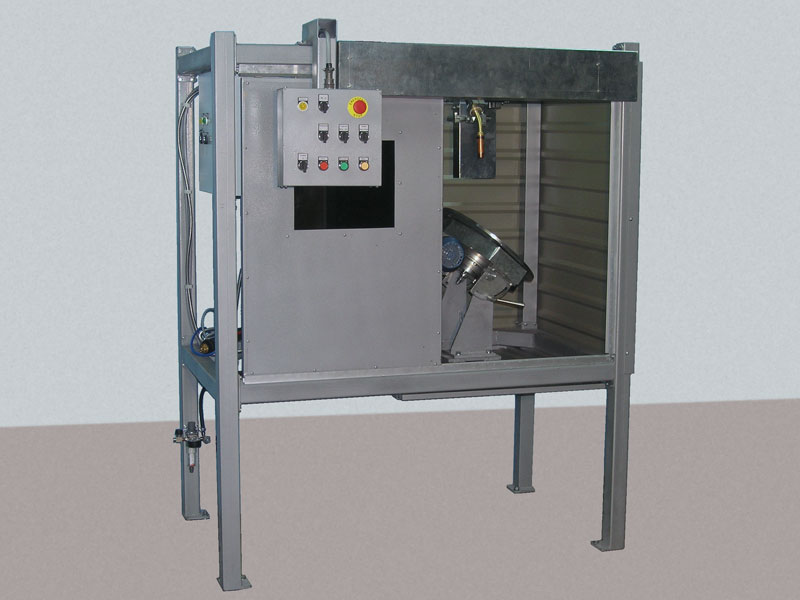

Серія установок АС337-АС338 для зварювання малогабаритних виробів

Кожна установка є закінченим виробничим модулем, виконаним з урахуванням вимог безпеки та ергономіки. Зокрема, захисний екран закриває оператора від випромінювання зварювальної дуги, а оглядове вікно дозволяє контролювати процес зварювання. Передбачена також можливість монтажу елементів вентиляції зверху на кабінках установок.

Рама із кабіною;
Блок керування;
Пульт оператора;
Рухомий (пневматичний привод) захисний екран;
Складально-зварювальне пристосування;
Механізм підйому-опускання пальника з ручним коректором його положення;
Механізм поздовжнього переміщення пальника;
Обертач виробу;
Механізм фіксації виробу;
Комплект зварювального обладнання;
Пристрій охолодження.

• Програмне керування всіма механізмами та пристроями установки, а також діагностику їхнього стану від контролера;
  Контроль готовності обладнання, положення пальника (пальників), фіксації виробу та тиску в пневмомережі;
• Виконання зварювальних операцій в наступній послідовності:
  - опускання пальника (двох пальників) на початок шва з одночасним переміщенням захисного екрану;
  - запалення дуги при нерухомому виробі;

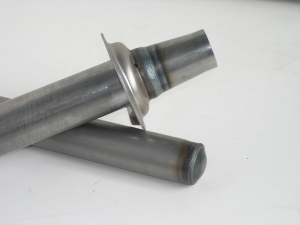

  - обертання виробу зі зварювальною швидкістю та з перекриттям початку та кінця шва при зварюванні кільцевих швів або переміщення пальника щодо нерухомого виробу при зварюванні двох поздовжніх швів, що з'єднують трубу з кронштейном, зі зсувом пальника у поперечному напрямку при переході від одного шва до іншого;
  - заварювання кратера та підйом пальника (пальників) у вихідне положення;
  - відкриття захисного екрана;
• Плавне регулювання параметрів режиму зварювання;
• Уніфікація та модульність окремих елементів установок дозволяють проектувати на їх основі спеціалізоване зварювальне обладнання, орієнтоване на інші завдання дугового зварювання.
