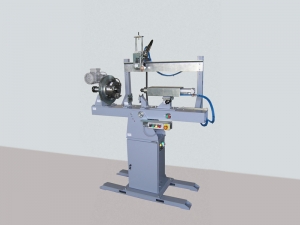

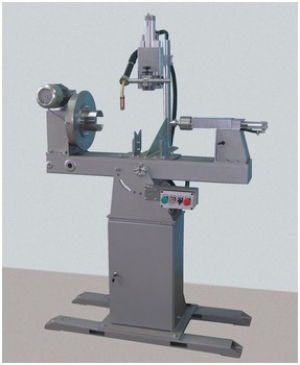

Установка АС349 для МІГ/МАГ-зварювання кільцевих швів

Установка АС349 призначена для автоматичного МІГ/МАГ зварювання поворотних кільцевих швів з горизонтальною або нахиленою до 90 градусів віссю обертання виробів з низьковуглецевих та низьколегованих сталей діаметром 50-300 мм та довжиною 50-500 мм;

Установка АС349,разом з установками АС308 і АС305-2, складають КОМПЛЕКТ для дугового МІГ/МАГ зварювання балонів вогнегасників типу ОП-5, ОП-10, ОП-50 і ОП-100.

Складається з

Металоконструкції;

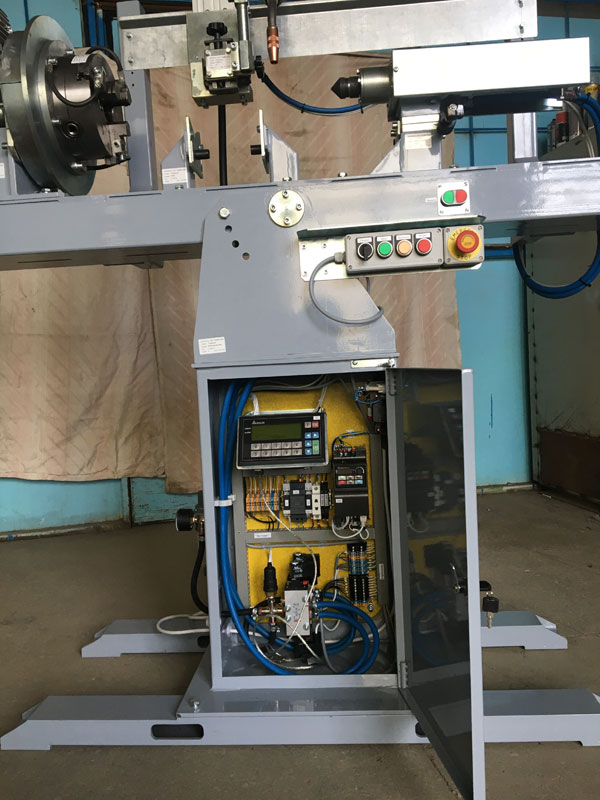

Шафа управління, розташована всередині колони;

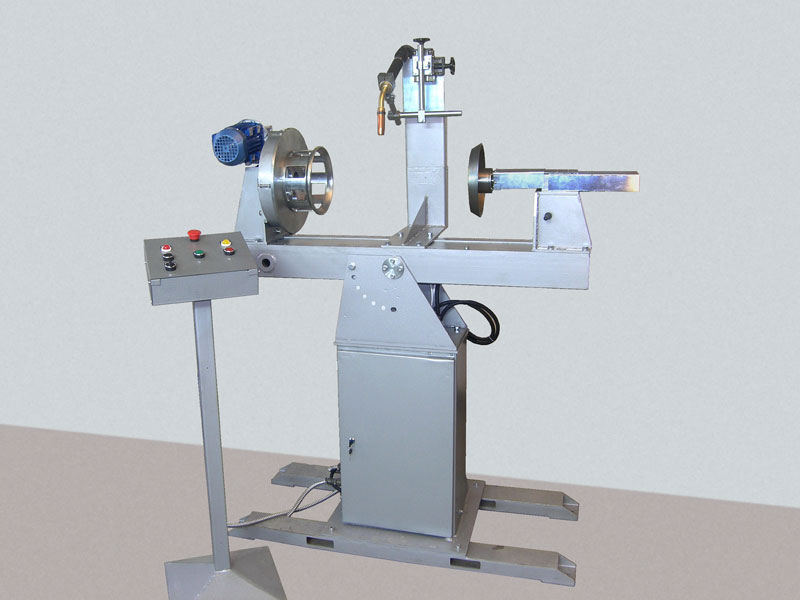

Пульт оператора;
Консоль зі змінним кутом нахилу;
Обертач виробу;
Механізм підйому-опускання пальника з ручним коректором його положення;

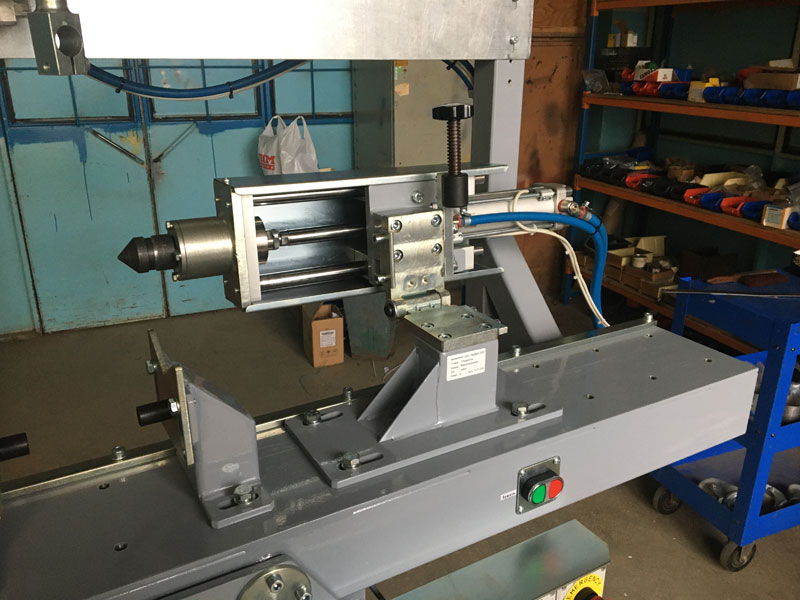

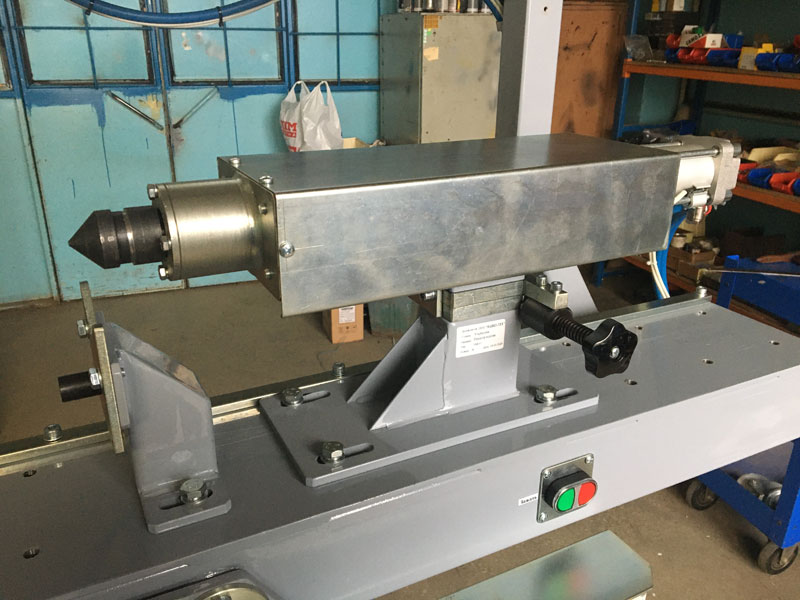

Механізм фіксації виробу;
Складально-зварювальне пристосування;
Комплект зварювального обладнання;
Пристрій охолодження пальника.

Установка забезпечує
  • Програмне керування всіма механізмами та пристроями установки, а також діагностику їхнього стану від контролера;
  • Контроль готовності обладнання, положення пальника, планшайби обертача, фіксації виробу та тиску в пневмомережі;
  • Виконання зварювальних операцій у наступній послідовності: опускання пальника на початок шва, запалення дуги при нерухомому виробі, його обертання зі зварювальною швидкістю, перекриття шва, заварювання кратера, підйом пальника та повернення виробу у вихідне положення з маршовою швидкістю;
  • Плавне регулювання параметрів режиму зварювання;
  • Можливість переналагодження на зварювання іншого типорозміру виробів за рахунок переналаштування пристрою.
Впровадження

Одна установка у 2008р. на підприємство "Промприлад", м. Лівни (Росія),
Дві установки у 2008р. на підприємство "Трансмаш" м. Бєльов (Росія).

Відео установки на нашому Youtube каналі
