Установка для автоматической МИГ/МАГ сварки кольцевых швов осветительных опор.

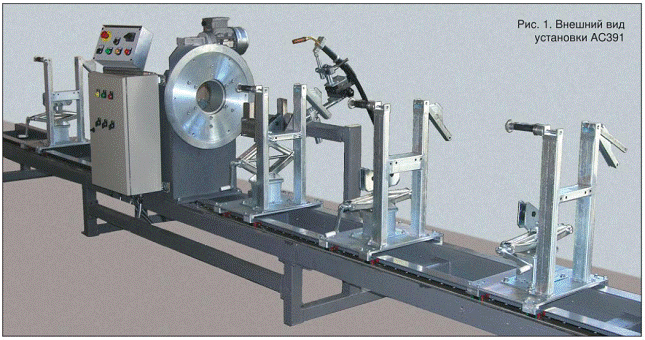

Установка (тип - АС391, рис. 1) предназначена для автоматической дуговой сварки плавящимся электродом поворотных кольцевых швов соединений элементов осветительных опор и подобных им изделий длиной до 8 000 мм изготавливаемых из труб с наружным диаметром от 42 до 159 мм.

Свариваемые элементы укладываются на регулируемые по высоте ложементы, конструкция которых обеспечивает соосность изделий, свариваемых из труб разных диаметров.

Передача вращательного момента к изделию осуществляется токарным патроном, закрепленным на планшайбе. Полый вал вращателя дает возможность фиксировать свариваемые трубы так, чтобы сварной шов различных соединений располагался всегда в одной плоскости на минимальном расстоянии от точки фиксации.

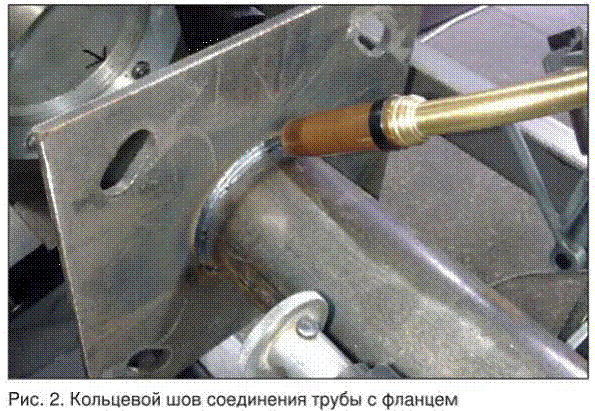

Сварочная горелка имеет возможность быстрой переориентации для сварки как стыковых соединений труб, так и угловых швов соединений труб с фланцами (рис. 2).

Подвод горелки в зону сварки и ее отвод выполняется пневмоприводом.

Установка обеспечивает:

- программное управление всеми механизмами и устройствами оборудования, а также диагностику их состояния от контроллера;

- контроль положения горелки, планшайбы вращателя и давления в пневмосети;

- возможность быстрой переналадки механизмов установки под сварку труб разного диаметра и длины;

- при сборке свариваемых элементов - возможность постановки прихватки в точке, противоположной точке начала сварки кольцевого шва.

Установка АС391 изготовлена по заказу и эксплуатируется на ООО «СЛАВСВЕТ», г. Симферополь, Украина.
