Журнал Сварщик, 2013г, №2

Раздел: Автоматизация сварочного производства

Установка для автоматической дуговой сварки кольцевых швов гидроцилиндров.

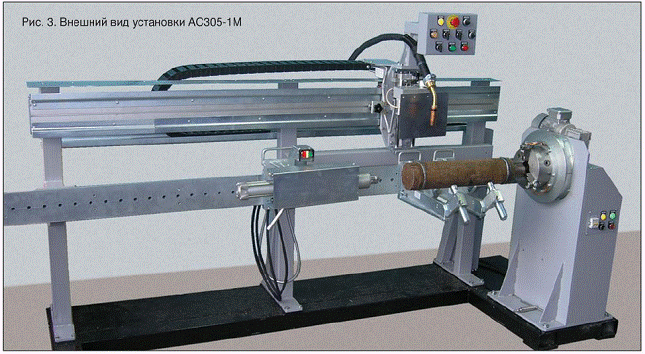

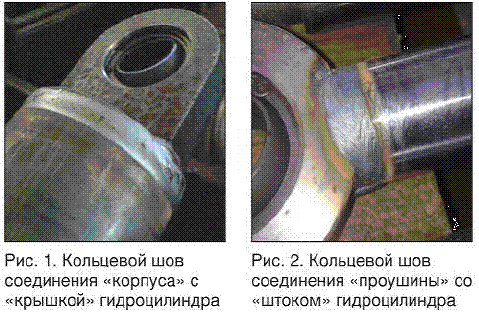

В конструкции гидроцилиндра, как правило, имеются кольцевые соединения «корпуса» с «крышкой» (рис. 1) и «проушины» со «штоком» (рис. 2). Предприятием «НАВКО-ТЕХ» (г. Киев) создана установка (тип АС305-1М, рис.3) для дуговой автоматической сварки плавящимся электродом в смеси газов на основе аргона поворотных кольцевых швов таких соединений длиной от 70 до 2 000 мм и диаметром от 40 до 160 мм.

Особенности установки:

- быстрая переналадка на сварку изделий разных типоразмеров;

- возможность выполнять сварку с колебаниями горелки (плавная регулировка амплитуды и частоты, остановка в среднем положении);

- высокая надежность и ремонтопригодность.

Последовательность работы на установке:

- ручная загрузка свариваемых деталей с зажимом «корпуса» (или «штока») в патроне с опорой его на один (или два) суппорта и фиксация «крышки» (или «проушины») пневмоприжимом;
- нажатие оператором кнопки «Пуск», после чего в автоматическом режиме выполняются следующие операции:
- опускание горелки в начало шва;

- зажигание дуги при неподвижном изделии;
- вращение изделия со сварочной скоростью и с регулируемым перекрытием начала и конца шва, а также с колебаниями (при необходимости) горелки;
- заварка кратера и гашение дуги;
- подъем горелки;
- возврат всех механизмов в исходное положение;
- ручная выгрузка сваренного изделия.

Установка АС305-1М изготовлена по заказу и эксплуатируется на ООО «Гидросила-ТЕТИС» г. Мелитополь, Запорожская обл., Украина.

С более подробной информацией о предприятии ООО «НАВКО-ТЕХ» и описанием выпускаемых им установок и роботов можно ознакомиться на сайте: http://www.navko-teh.kiev.ua
