Новое исполнение установки АС333 для ТИГ-сварки продольных швов обечаек.

Предприятие «НАВКО-ТЕХ» постоянно совершенствует производимое им сварочное оборудование и предлагает новое исполнение установки АС333 (рис.1) для автоматической сварки неплавящимся электродом в среде аргона продольных швов тонкостенных обечаек из нержавеющих сталей толщиной от 0.4 мм и выше (рис.2). Три модификации установки позволяют сваривать обечайки длиной 500, 1000 и 1500 и диаметром соответственно от 40, 70 и 100 мм и более (на установках можно сваривать и плоские листы).

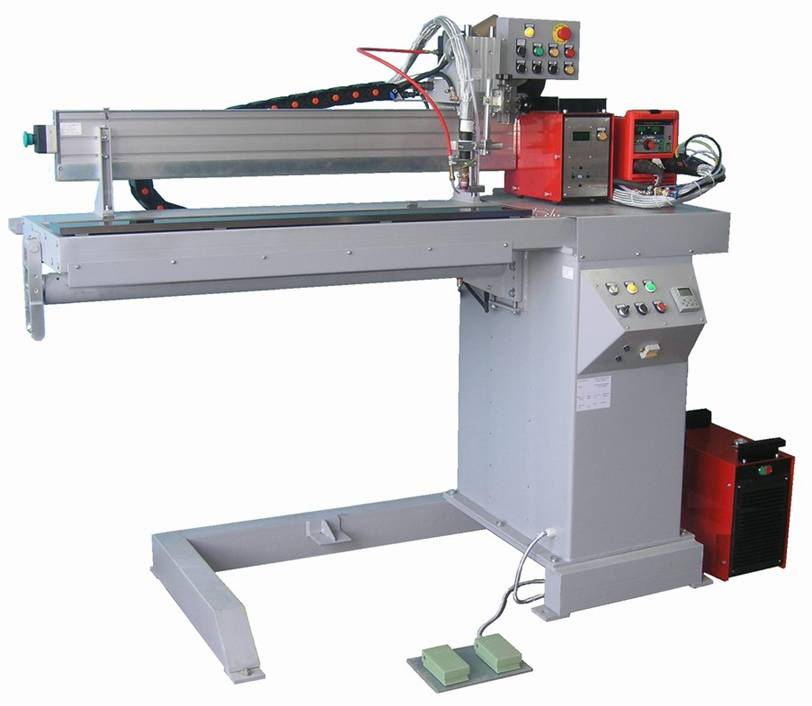

Рис. 1. Общий вид нового исполнения установки АС333.

Принцип действия установки остался прежним: сварка выполняется на медной охлаждаемой жидкостью подкладке с клавишным прижатием свариваемых кромок, с дополнительной защитой хвостовой части сварочной ванны и поддувом аргона с обратной стороны шва. Установка комплектуется устройством УП4 подачи присадочной проволоки для сварки безникелевых сталей и обечаек толщиной свыше 1.0 мм.

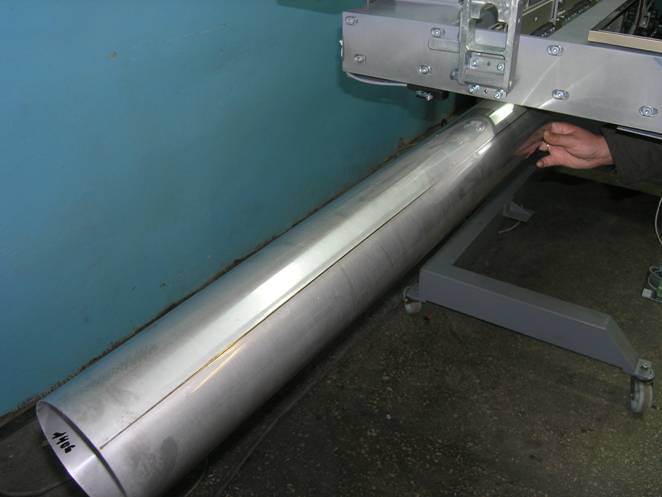

Рис. 2. Внешний вид сварного шва.

Модернизация коснулась прежде всего средств управления установкой. Применен более «мощный» контроллер, что позволило непосредственно с панели (рис. 3) оператора:
- задавать, контролировать и редактировать реальную скорость сварки;
- задавать (в мм) длину сварного шва;
- вести учет количества сваренных обечаек;
- задавать (в мм) величину отступа шва с краев обечайки;
- контролировать состояние исполнительных механизмов установки и управлять ими в ручном режиме;
- задавать временные задержки на включение/выключение сварки, подачу и реверс присадочной проволоки, продувки газа, подъем/опускание горелки, а также программировать сварочный источник.

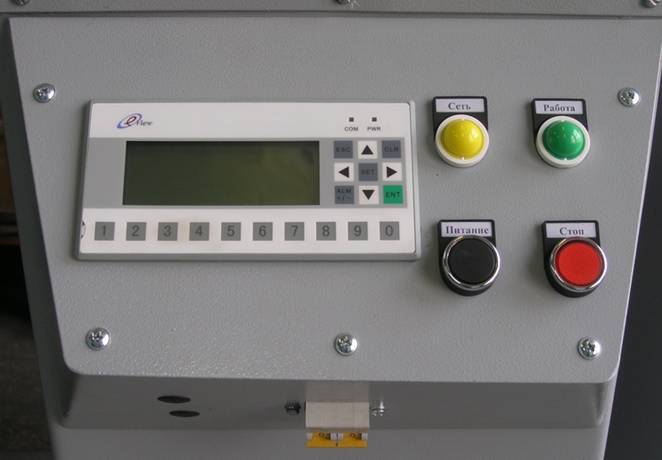

Рис. 3. Панель оператора установки АС333.

При неправильных действиях оператора или возникновении неисправности на экране панели оператора появляется сообщение с подсказкой к дальнейшим действиям.

По-новому выполнен упор, ориентирующий кромку обечайки. Если раньше он перемещался вручную, то теперь приводится в действие с помощью пневматики. Это облегчило труд сварщика и исключило опасность поломки горелки при опущенном упоре.

На новой элементной базе сделан механизм перемещения горелки, улучшены эксплуатационные характеристики установки. Она стала проще в обслуживании.

Новшества положительно оценены на многих предприятиях Украины, России и Беларуси.
