Установка АС415 для МИГ/МАГ-сварки кольцевого шва горловины огнетушителя

Рама установки
Блок управления
Пульт наладочный
Пульт оператора
Конвейер
Отсекатель изделия
Механизм подачи изделия
Механизм выталкивания изделия
Механизм опускания горелки
Вращатель сварочный
Блок пневмоаппаратуры
Полуавтомат сварочный
Горелка сварочная

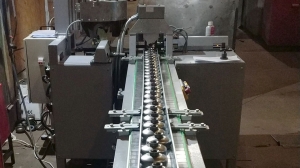

• На установке, собираемые вручную дно и горловина огнетушителя перемещаются по приводному пластинчатому конвейеру.
• Конвейер оснащен отсекателями  и толкателем, с помощью которых  свариваемые детали подаются в позицию сварки на вращатель.
• Сварочная горелка с помощью пневмо механизма подается в зону сварки.
• Совместно с ней опускается конический упор, который ориентирует и удерживает горловину во время сварки.

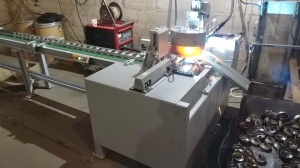

• Выполняется сварка с перекрытием начала и конца шва.
• После подъема горелки (вместе с упором) еще один толкатель сталкивает сваренное изделие по желобу в накопительный бункер.

Установка была разработана и изготовлена в 2019 году для предприятия Пожтехника, г.Вольнянск, Запорожская область, Украина.
