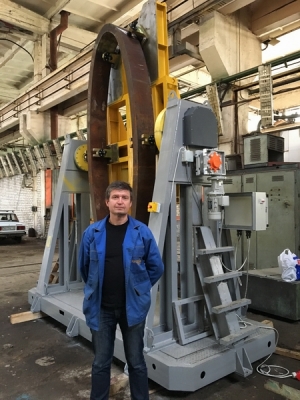

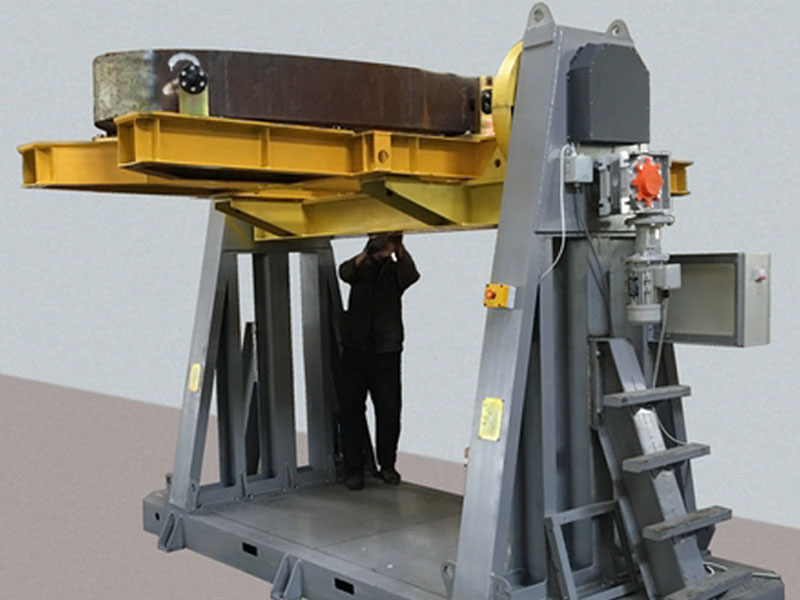

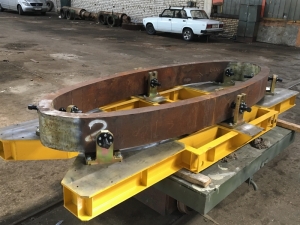

Кантователь и вращатель АС405 крупногабаритных изделий. Положение для загрузки изделия. Кантователь и вращатель АС405 крупногабаритных изделий. Положение для загрузки изделия. Изделие сваренное на кантователе АС405 Кантователь и вращатель АС405 крупногабаритных изделий. Положение для сварки изделия.

Кантувач і обертач АС405 великогабаритних виробів

Кантувач АС405 призначений для роботи у складі зварювального обладнання для кріплення та позиціонування деталей, що зварюються при МІГ/МАГ-зварюванні.

Можлива робота АС405 в режимі кантувача виробу з кантівкою останнього в 3 фіксованих положення або як зварювальний обертач з безперервним обертанням виробу, що зварюється.

Базове виконання кантувача виконано для кантування рами дверей вітрогенератора з габаритами:
- довжина 3170 – 4000 мм;
- ширина 1120 – 1740 мм;
- висота 250 – 402 мм;
- товщина рамної смуги (обичайки) 30 – 100 мм.
Вага виробу до 2000 кг.

Склад

Основа;
Приводна стійка;
Холоста стійка;
Ложемент для кріплення оснастки;
Змінні складально-зварювальні пристро;
Блок керування;
Пульт оператора.

Кантувач забезпечує
  • Програмне управління механізмами та пристроями, а також діагностику їхнього стану від контролера;
  • Робота в 2-х режимах:
    - кантувач виробу в 3 фіксованих положеннях;
    - обертач виробу із забезпеченням підведення пальника до зварного шва, запалення дуги на місці, обертання зі зварювальною швидкістю, регульоване перекриття шва, заварювання кратера, відведення пальника від шва;
  • Встановлення режимів роботи та параметрів роботи з панелі оператора;
  • Можливість переналагодження на зварювання іншого типорозміру виробів за рахунок переналаштування пристрою або його зміни.
Впровадження

Один кантувач в 2017р. на підприємстві ТОВ "Мадеста", м. Рига, Латвія.

 Відео установки на нашому Youtube каналі
