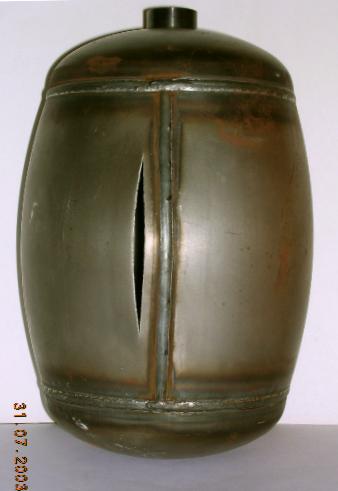

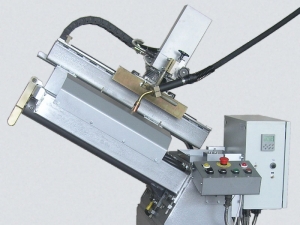

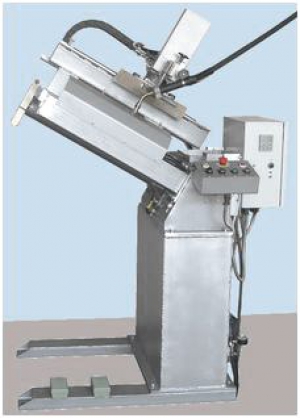

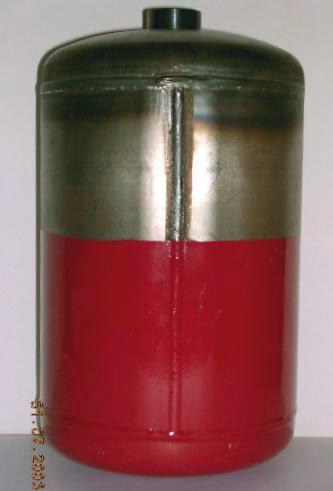

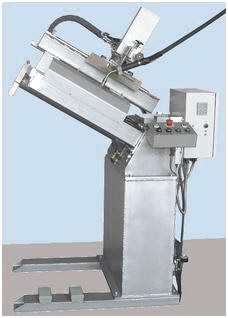

Установка АС308-2 для МИГ/МАГ-сварки продольных швов тонкостенных труб Установка АС308-2 для МИГ/МАГ-сварки продольных швов тонкостенных труб Установка АС308-2 для МИГ/МАГ-сварки продольных швов тонкостенных труб Корпус огнетушителя сваренного на установках НАВКО-ТЕХ Корпус огнетушителя сваренного на установках НАВКО-ТЕХ после испытаний на разрыв

Установка АС308-2 для МІГ/МАГ- зварювання поздовжніх швів тонкостінних труб

Установка АС308-2 призначена для автоматичного дугового МІГ/МАГ - зварювання "на спуск" поздовжніх швів тонкостінних труб з низьколегованих сталей завдовжки до 500 мм, діаметром 100-500 мм із товщиною стінки труби 1.0...3.0 мм.



Складається з

Станина;
Механізм поздовжнього переміщення пальника;
"Клавішний" механізм фіксації зварюваних кромок (пневмопривод);
Механізм підіймання пальника з ручним коректором його становища;
Блок керування установкою;
Комплект зварювального обладнання;
Пульт оператора;
Пристрій охолодження;
Пневмоапаратура.

Технічні характеристики установки
Напруга на дузі, В 14.2 ... 27.5
Межі регулювання зварювального струму, А 3 ... 270
Межі регулювання швидкості зварювання, мм/с 5 ... 56
Захисний газ CO2
(Ar + CO2)
Діаметр зварювального дроту, мм 1.0, 1.2
Граничні відхилення траєкторії переміщення пальника, мм не більше ±0.2
Привід механізмів фіксації кромок виробу та підйому пальника Пневматич.
Кількість притисків при довжині труби 500 мм, шт. 3 х 2
Тиск стисненого повітря, МПа, щонайменше 0.4
Охолодження мідної підкладки Рідинне
Габарити приміщення під установку, мм 3000 х 2000 х 2500
Установка забезпечує
  • Зварювання виконується "на спуск";
  • Кут нахилу консолі - 30 градусів;
  • Програмне управління та діагностика стану елементів установки здійснюється за допомогою контролера;
  • Базова програма забезпечує:
    - опускання пальника на початок шва;
    - підпал дуги на місці;
    - переміщення пальника зі зварювальною швидкістю;
    - заварку кратера;
    - підйом пальника та його повернення на маршової швидкості у вихідну точку;
  • В процесі роботи установки контролюються: положення пальника, тиск повітря в пневмомережі, спрацьовування пневмопритисків.плавне регулювання параметрів режиму зварювання;
  • Швидке переналагодження установки під зварювання труб різної довжини.
Впровадження

В 2006, 2012 рр. дві установки на підприємстві "СОЮЗ", м. Дніпропетровськ.
В 2008 р на ВАТ "Промприлад", м. Лівни, Росія.
В 2011, 2013 рр. дві установки на підприємстві "Пожтехніка", м. Запоріжжя, Україна.
В 2013 р. на підприємстві "УЗГЦ", м. Новоуральськ, Росія.
