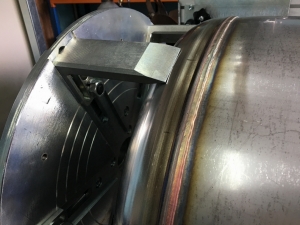

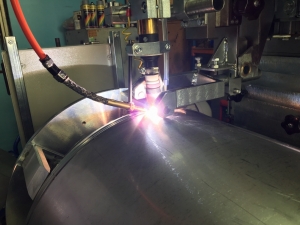

Установка АС305-1Эн для ТИГ-сварки кольцевых швов Установка АС305-1Эн для ТИГ-сварки кольцевых швов Сварка кольцевого шва на установке АС305-1Эн Кольцевой шва сваренный на установке АС305-1Эн

Установка АС305-1Эн для ТИГ-сварки кольцевых швов цилиндрических изделий

Установка АС305-1Эн предназначена для автоматической ТИГ-сварки последовательно двух кольцевых швов цилиндрических изделий из нержавеющей стали, в частности, приварку двух донышек к обечайке диаметром 500 мм, длиной 1000 мм и толщиной стенки 1.5 - 2.0 мм.

Состоит из

Рама;
Вращатель изделия с оснасткой;
Задняя бабка с механизмом фиксации изделия;
Механизм ориентации изделия;
Механизм горизонтального перемещения горелки с электроприводом;
Механизм вертикального перемещения горелки с пневмоприводом;
Корректор положения горелки двухкоординатный;
Блок управления установкой;
Пульт оператора;
Источник сварочный;
Устройство УП4 подачи присадочной проволоки;
Пневмоаппаратура.

Установка обеспечивает

Программное управление исполнительными механизмами установки (механизмы линейного перемещения горелки по горизонтали и вертикали, механизмом вращения изделия, пневмофиксатор изделия, и др.), а также включением сварочного оборудования.
Задание параметров программы сварки с панели оператора.
Выполнение операций в следующей последовательности:
- ручная сборка деталей и их фиксация пневмозажимом;
- перемещение горелки в точку начала сварки;
- принудительное включение Паузы программы для визуального контроля положения горелки;
- корректировка положения горелки и продолжение программы;
- поджиг дуги;
- вращение изделия со сварочной скоростью, перекрытие сварного шва, заварка кратера;
- возврат на маршевой скорости всех механизмов в исходное положение.

Внедрение

Одна установка в 2018г. на предприятии ЧП «Энхол», г.Энергодар, Запорожская обл., Украина.
