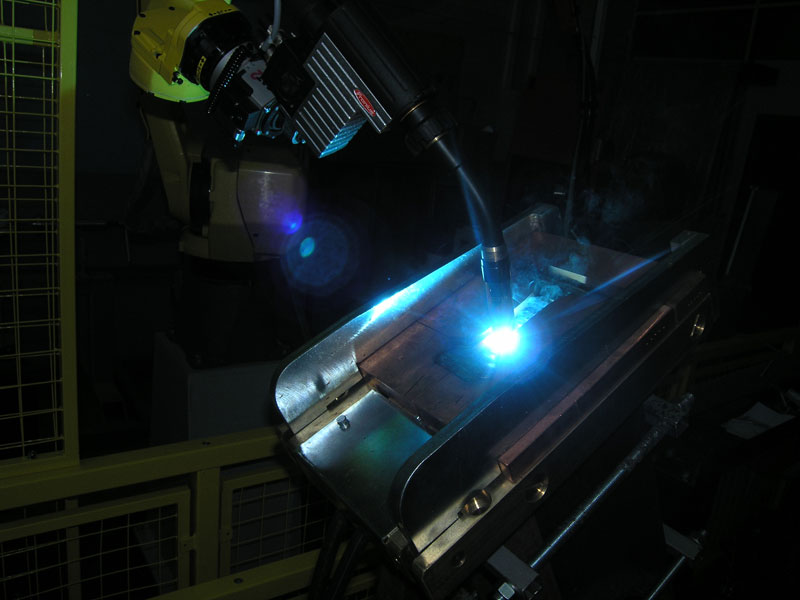

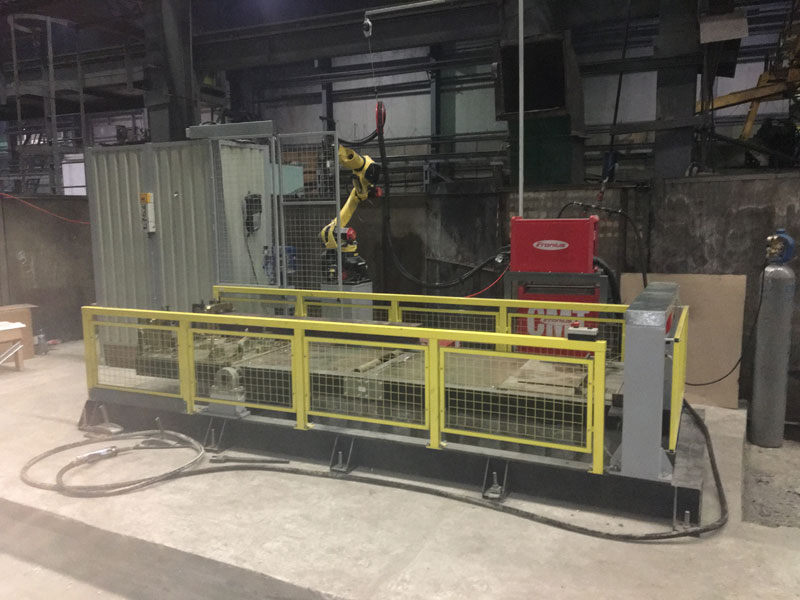

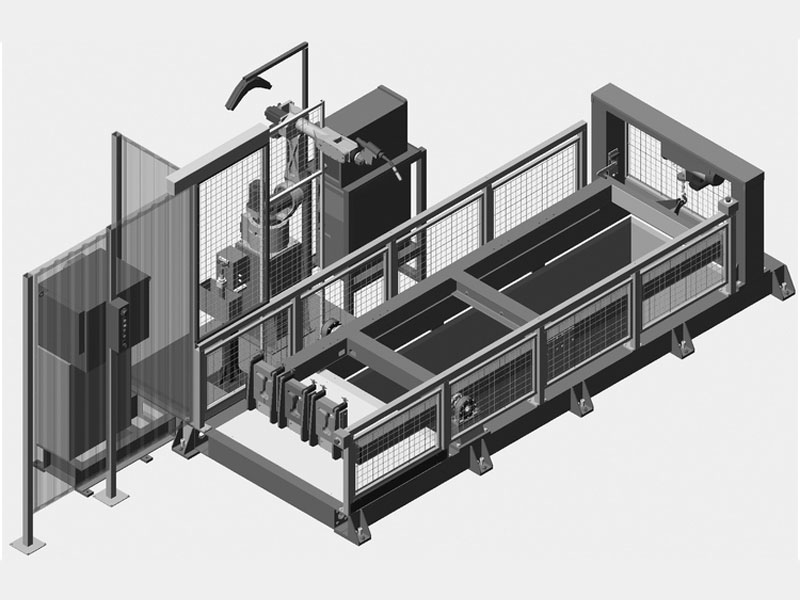

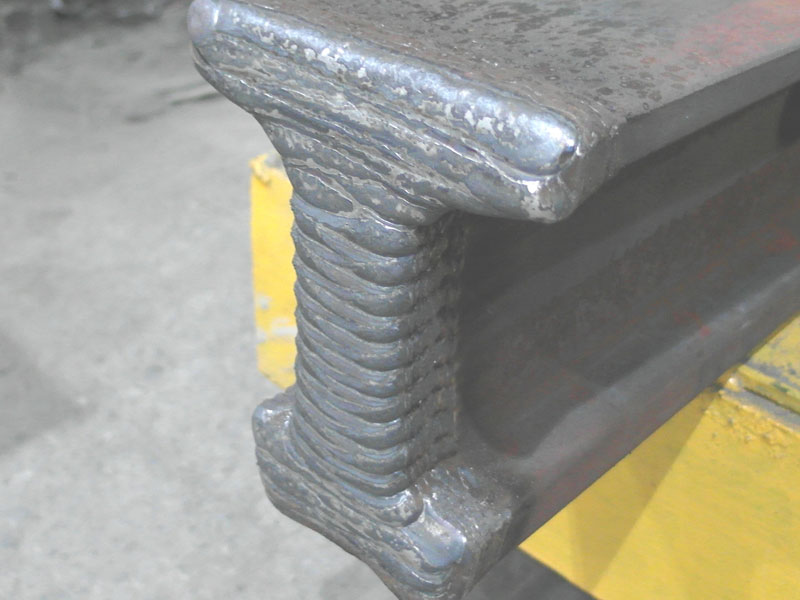

Робототехнический комплекс РК757 для многослойной наплавки на торец рельса и рельсового окончания крестовины Робототехнический комплекс РК757 для многослойной наплавки на торец рельса и рельсового окончания крестовины Робототехнический комплекс РК757 для многослойной наплавки на торец рельса и рельсового окончания крестовины Выполнение наплавки торца релса на робототехническом комплексе РК757 Торец рельса наплавленный на робототехническом комплексе РК752

Роботизированная наплавка торцов рельс

Комплекс РК757 предназначен для многослойной наплавки на торец рельса и рельсового окончания крестовины длиной 1 000…3 110 мм слоя нержавеющей стали толщиной до 22 мм.

Способ наплавки: дуговая наплавка способом СМТ в смеси газов на основе аргона сплошной проволокой диаметром 1.2 мм.

Ось рельса наклонена относительно вертикальной оси на регулируемый угол 10/20/30 град.

Наплавка выполняется с принудительным формированием боковой наплавляемой поверхности и с сопутствующим водяным охлаждением формирующих приспособлений.

Состоит из

  • робот промышленный ArcMate, Фанук, Япония;
  • устройство управления;
  • кантователь изделия;
  • комплект сварочного оборудования (Фрониус, Австрия):
    полуавтомат сварочный,
    сварочная горелка с жидкостным охлаждением,
    устройство охлаждения горелки,
    газоаппаратура;
  • сварочное оборудование фирмы (A.Binzel, Германия):
    устройство защиты горелки от поломки,
    устройство автоматической очистки и смазки горелки;
  • сборочно-сварочные приспособления;
  • пульт управления РТК;
  • блок коммутаций;
  • платформа и тумбы для размещения робота и кантователя изделий;
  • элементы безопасности.

Технические характеристики РТК

Число степеней подвижности робота 6
Грузоподъемность робота, кг 10
Погрешность воспроизведения роботом программы перемещения, мм ±0.08
Радиус досягаемости, мм 1420
Максимальная контурная скорость робота, мм/с 2000
Число дискретных входов/выходов УУ 28/24
Диаметр стальной сплошной сварочной проволоки, мм 1.0, 1.2, 1.6
Грузоподъемность кантователя изделия, кг 1500
Крутящий момент, Нм 198
Число фиксированных положений кантователя изделия 2
Время наклона изделия, с 10
Габаритные размеры РТК, мм
Длина х Ширина х Высота х Глубина приямка		 5900х2500х2400х
2400

Особенности РТК

  • В РТК применяются быстросменные приспособления для его переналадки под сварку различных типов изделий.
  • Для безопасности и защиты окружающих от воздействия вредных факторов РТК выполнен в виде отдельной кабинки.

Внедрение

2015, 2019 - ОАО "НСЗ", г.Новосибирск, Россия;
2019 - ОАО МСЗ, г.Муром, Россия.
