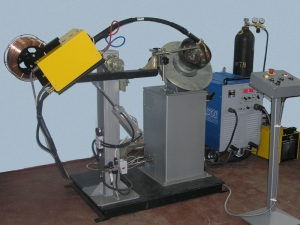

УДС711

{spoiler=Складається з}

Обертач виробу зі зміною кута нахилу, розташований на шафі керування;
Механізм підйому-опускання пальника;
Комплект зварювального обладнання:
- джерело зварювальне;
- механізм подачі дроту;
- зварювальний пальник;
- пристрій охолодження пальника;
Комплект змінних складально-зварювальних пристроїв;
Блок керування;
Пульт оператора.

{spoiler=Технічні характеристики установки}

{spoiler=Особливості установки}

• Управління та діагностика стану всіх елементів установки здійснюється від контролера;
• В установці досягається висока точність наведення електрода малого діаметра на лінію зварюваного з'єднання при підйомі-опусканні зварювального пальника;
• Установка дозволяє виконувати зварювання як замкненого кільцевого шва, так і його окремих ділянок (до 15) з налаштуванням довжини уривчастих швів та відстані між ними;
• Установка забезпечує виконання зварювальних операцій у наступній послідовності:
  - опускання пальника на початок шва;
  - запалення дуги при нерухомому виробі;
  - обертання вироду зі зварювальною швидкістю;
  - заварювання кратера;
  - при зварюванні переривчастим швом – перехід до наступної ділянки з маршовою швидкістю та повторення циклу зварювання;
  - підйом пальники та поворот виробу у вихідне положення з маршовою швидкістю;
• Висока "живучість" змінних частин зварювального пальника за рахунок його інтенсивного рідинного охолодження;
• Уніфікація та модульність окремих елементів установки дозволяє проектувати на їх основі спеціалізоване обладнання, орієнтоване на інші завдання дугового зварювання.

{spoiler=Впровадження}

Двадцять установок в 2001 – 2008 рр. на Кременчуцькому колісному заводі та СП "Обод", Україна.
