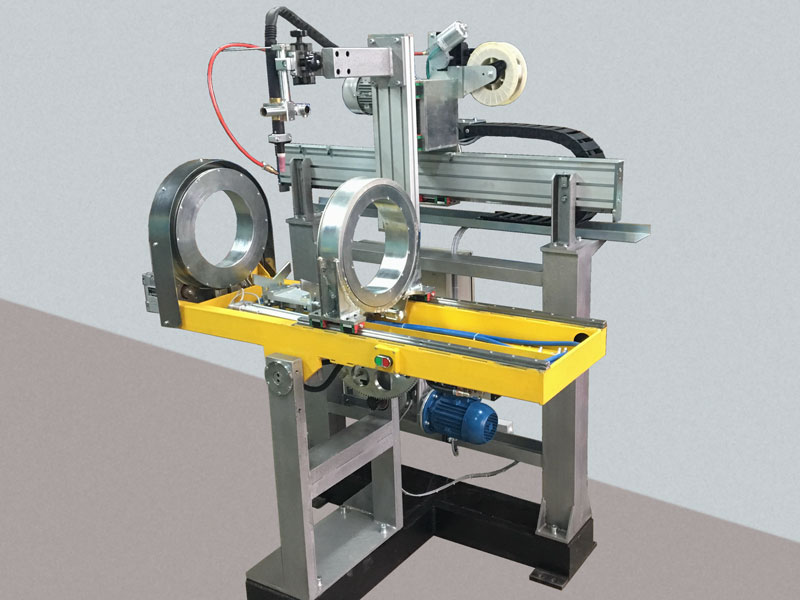

{spoiler=Склад установки}
Станина;
Консоль нахилена з електроприводом;
Механізм орієнтації виробу із пневмоприводом;
Обертач з порожнім валом;
Механізм фіксації виробу з пневмоприводом;
Механізм вертикального переміщення пальника з електроприводом;
Механізм горизонтального переміщення пальника з електроприводом;
Блок керування;
Пульт оператора;
Джерело живлення зварювальне;
Пристрій рідинного охолодження пальника;
Зварювальний пальник;
Пристрій УП4 подавання присадного дроту;
Коректор положення пальника двокоординатний;
Реєстратор роботи установки (на окреме замовлення).
{spoiler=Установка забезпечує}
- Два режими роботи - зварювання кільцевих та прямолінійних швів;
- Програмне управління виконавчими механізмами установки (механізми лінійного переміщення пальника по горизонталі та вертикалі, механізмом обертання виробу, пневмофіксатор виробу та ін.), а також включенням зварювального обладнання та пристрою подачі дроту;
- Встановлення параметрів програми зварювання з панелі оператора;
- Виконання операцій в наступній послідовності:
- ручне складання деталей та їх фіксація пневмозатискомі;
- переміщення пальника в точку початку зварювання;
- примусове включення Паузи програми для візуального контролю за положенням пальника;
- коригування положення пальника та продовження програми;
- підпал дуги;
- переміщення пальника або обертання виробу зі зварювальною швидкістю, заварювання кратера;
- повернення з маршовою швидкістю всіх механізмів у вихідне положення.
{spoiler= Впровадження}
Одна установка в 2018р. на підприємстві "ФЕД", м. Харків (Україна).
